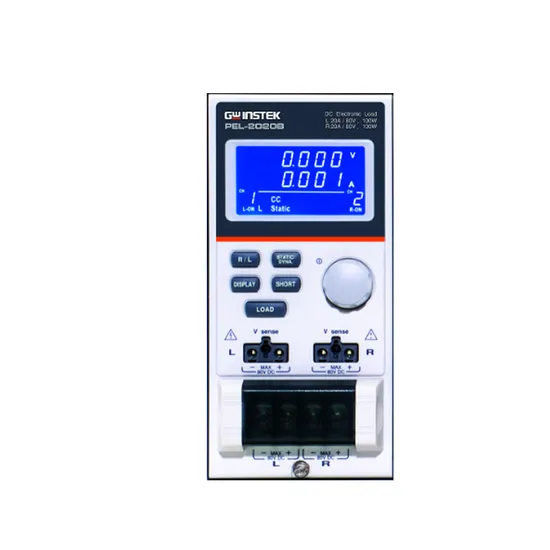

Structure modulaire Multi

Informations de base.

Description du produit

Répondez à tous vos besoins de simulation de charge à grande vitesse

Les PEL-2004B et PEL-2002B sont des charges électroniques CC programmables multicanaux à structure modulaire. La série PEL-2000B est conçue pour répondre à l'évolution constante du marché actuel des semi-conducteurs vers des performances à haut débit. Face à cette évolution, les alimentations, les convertisseurs CC-CC et les batteries qui alimentent les circuits semi-conducteurs doivent désormais intégrer des charges performantes à haut débit dans leur conception, leur contrôle qualité et leur certification. La série PEL-2000B comprend deux types d'unités centrales et quatre types de modules de charge pour répondre aux besoins des utilisateurs avec flexibilité.

N'importe quelle combinaison de modules de charge peut être utilisée avec un mainframe pour personnaliser un système de test en fonction du nombre de canaux, ainsi que de la puissance, de la tension et du courant de charge maximum de chaque canal. Plusieurs charges peuvent être connectées en parallèle pour fournir une charge plus puissante et tester des sorties d'alimentation plus élevées. Cette flexibilité réduit considérablement les investissements nécessaires pour les projets futurs ayant des besoins énergétiques différents. Le PEL-2004B est un mainframe à 4 emplacements avec une unité de contrôle principale pouvant accueillir 4 modules de charge, tandis que le PEL-2002B est un mainframe à 2 emplacements avec une unité de contrôle principale pouvant accueillir 2 modules de charge. Lorsque le PEL-2004B est configuré avec 4 modules de charge de 350 W chacun, la série PEL-2000B peut absorber jusqu'à 1,4 kVA de puissance.

Pour des capacités de charge supérieures, les unités centrales peuvent être reliées en parallèle grâce à des connecteurs MIL 20 broches standard. Un maximum de 5 unités centrales, dont un maître et 4 esclaves, peuvent être connectées en chaîne pour atteindre une capacité de charge totale de 7 kW pour les applications à courant et puissance élevés. Grâce à ses 4 modules de charge double canal, le PEL-2004B permet de tester simultanément 8 sorties d'alimentation. La fonction Séquence permet à chaque canal de modifier sa charge absorbée selon une séquence prédéfinie, à une cadence allant jusqu'à 100 s par pas. Chaque séquence peut s'exécuter simultanément sous le contrôle d'une horloge. C'est l'une des fonctionnalités les plus puissantes du PEL-2000B ASeries, car il permet de simuler de manière réaliste une charge d'alimentation multi-sorties. En mode Dynamique, le courant ou la résistance de charge oscille entre deux niveaux prédéfinis à une vitesse prédéfinie allant jusqu'à 25 s par pas. Cette procédure de test standard est souvent utilisée pour vérifier la réponse d'une alimentation à des variations rapides de charge. Plus remarquable encore, plusieurs canaux de charge peuvent être connectés en parallèle pour exécuter des tests dynamiques de manière synchrone sous une même horloge. Cette fonctionnalité dynamique parallèle offre la flexibilité nécessaire pour réaliser des tests dynamiques sur une alimentation haute puissance sans nécessiter une autre charge haute puissance.

Caractéristiques:

Charge électronique : Les charges électroniques fournies par Guwei Electronics sont des charges électroniques CC. Il existe actuellement deux séries de produits : la série PEL-3000 est une charge électronique CC programmable à canal unique, adaptée aux tests d'alimentations de serveurs et d'unités d'alimentation à découpage (SPS) pour ordinateurs commerciaux et industriels ; la charge électronique CC programmable PEL-2000A adopte une conception modulaire et, grâce à la fonction de contrôle parallèle, peut contrôler simultanément cinq châssis principaux, atteignant une consommation électrique de 7 kVA.
