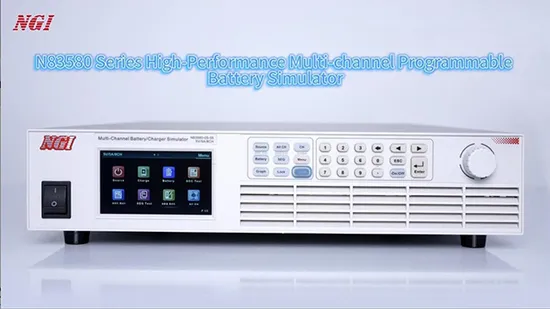

Simulateur de batterie bidirectionnel 8 canaux (6 V, 5 V, 15 V/CH) N83580 pour les tests de systèmes de stockage d'énergie (ESS) et de véhicules électriques (VE)

• Aperçu
• Description du produit
• Photos détaillées
• Certifications

Aperçu

Informations de base.

Modèle N°	N83580
Afficher	écran LCD
Canal/Sortie	8 canaux
Actuel	±1A/±3A/±5A
Précision actuelle	Niveau μa
Tension	5V/6V/15V
Précision de la tension	0,01 % + 1 mv
Test d'équilibrage	Test d'équilibrage passif
Méthode de contrôle	Logiciels d'application, programmation
Application	Test BMS, test de la carte de protection de la batterie
Forfait transport	Dessin animé
Spécification	1 U et demi
Marque déposée	JE SUIS
Origine	Chine
Code SH	9030849000
Capacité de production	50 000/an

Emballage et livraison

Dimensions du colis : 90,00 cm x 80,00 cm x 30,00 cm Poids brut du colis : 20,000 kg

Description du produit

Simulateur de batterie bidirectionnel 8 canaux N83580 (6 V, 5 V, 15 V/canal)

Le N83580 est un simulateur de batterie programmable multicanal, à faible consommation et haute précision. Grâce à sa conception à double quadrant, le courant peut être chargé et déchargé, ce qui répond aux besoins des tests BMS. Le N83580 autonome prend en charge jusqu'à 8 canaux, permettant ainsi des tests sur quatre stations et répondant aux exigences des tests ATE dans l'électronique grand public. La tension et le courant de chaque canal sont réglables via le logiciel d'application. Il prend en charge les modes d'alimentation, de charge, la simulation de batterie, de résistance interne, d'état de charge, de défaut et d'autres fonctions de test. Le logiciel N83580 est facile à utiliser et répond aux exigences des simulateurs de batterie dans des environnements de test multicanaux, multiparamètres et complexes. Il prend en charge le traitement par lots multicanaux. Les données et les courbes de chaque canal sont affichées. Des fonctions d'analyse et de création de rapports de données sont également disponibles.

Caractéristiques principales

* Plage de tension : 0~5V/0~6V/0~15V

* Plage de courant : -1~1A/-2~2A/-3~3A/-5~5A

* Précision de tension jusqu'à 0,01 % + 1 mV

* Mesure du courant de niveau nA

* Bruit d'ondulation de tension faible jusqu'à 2 mVrms

* Appareil unique jusqu'à 8 canaux

* 8 mesures DVM de haute précision, précision jusqu'à 0,1 mV

* 3 groupes de modèles de batterie SOC

* Prise en charge des tests équilibrés actifs/passifs

* Double port LAN et interface CAN RS232

* Prend en charge la simulation de batterie, la simulation de résistance interne, la simulation SOC, la simulation de défaut, etc.

Domaines d'application

* Test BMS/CMS pour véhicule à énergie nouvelle, drone et stockage d'énergie

* Test du dispositif de maintenance de la batterie

* R&D et production d'électronique grand public portable, tels que les téléphones portables, les écouteurs Bluetooth, etc.

* Test de fabrication d'outils électriques, tels que tournevis électrique


Fonctions et avantages

Test d'équilibrage actif/passif

Grâce à sa conception bidirectionnelle, les directions d'entrée et de sortie du courant de chaque canal peuvent être contrôlées. Les utilisateurs peuvent personnaliser le modèle de charge et de décharge de la batterie, répondant ainsi pleinement aux exigences des tests d'équilibrage actif/passif du BMS.

Ultra-haute précision, prenant en charge le test de consommation d'énergie statique

Le N83580 est un simulateur de batterie haute précision, avec une précision de courant allant jusqu'à 100 nA. Comme le montre la figure ci-dessous, la comparaison entre le courant mesuré par le multimètre numérique et le courant relu par le N83580 révèle un écart de 100 nA. L'alimentation du produit testé permet de tester visuellement la consommation d'énergie statique en veille et d'éliminer les produits non conformes.

Mesure DVM de haute précision

Outre la fonction de simulation de batterie, la série N83580 offre également une fonction de mesure de circuit de base. Le voltmètre numérique haute précision 8 voies intégré mesure directement la tension du point TP du circuit. La mesure de tension de la série N83580 est équipée d'une double plage ±5 V/±30 V, d'une demi-résolution 5 bits et d'une précision de mesure allant jusqu'à 0,1 mV.

Intégration ultra-élevée, simulation de défauts intégrée

Le N83580 intègre 8 canaux dans un format 2U de 19 pouces. Chaque canal intègre des protections intégrées contre les courts-circuits de polarité positive et négative, les circuits ouverts et les inversions de polarité. Le contrôle s'effectue directement depuis la face avant ou un PC. L'utilisation du N83580 permet de supprimer l'utilisation de composants externes pour la simulation de panne de batterie, ce qui permet des économies d'espace et de coûts.

Convient à diverses spécifications de test de puce BMS

Le simulateur de batterie de la série N83580 prend en charge une variété de fonctions et de fonctionnalités de simulation de batterie, notamment le mode d'alimentation, le mode de charge, la simulation de batterie, le test SOC, la fonction d'édition SEQ et la simulation de défaut.

Série N83580 construite en 3 groupes de modèle SOC de batterie, prend en charge la simulation réelle de la décharge de la batterie.

La série N83580 offre une grande variété d'utilisations, simplifie l'équipement de test et optimise le processus de test au sein d'un même appareil. Le circuit interne du N83580 s'adapte à diverses spécifications de test de puces BMS. Il permet de tester la consommation d'énergie statique en veille et de créer des modèles de batterie de toutes spécifications, avec une puissante fonction de protection, sans aucun risque pour la sécurité de la batterie.
